Přihlásit do aplikace* Při stálém souhrnném úniku 10,5 l/min, 365 dnech a zvoleném nákladu 35 Kč/m³. Výpočet a všechny předpoklady jsou níže.
VÝCHOZÍ SITUACE
Za vodoměrem.
Pod zahradou. Bez povšimnutí.

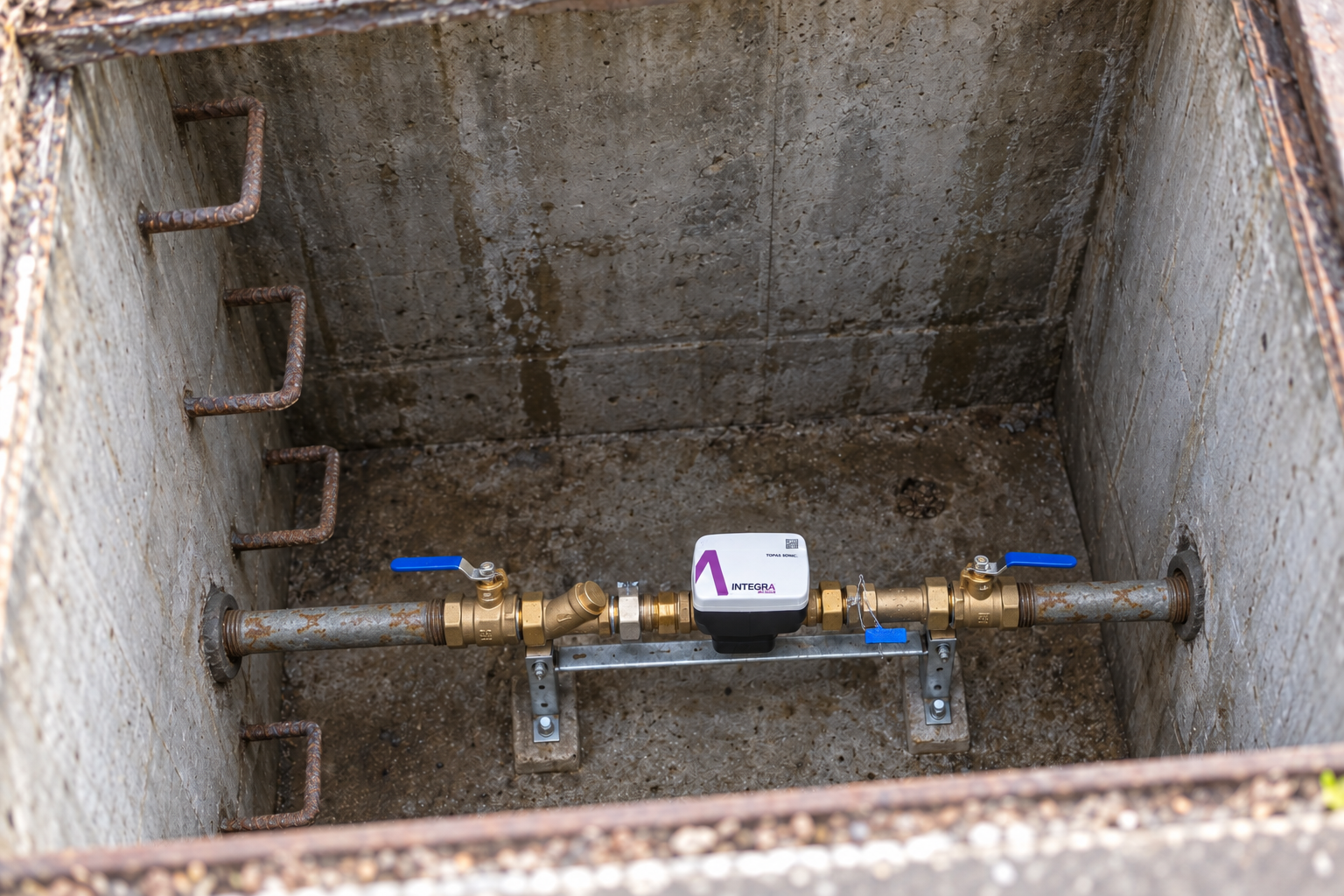

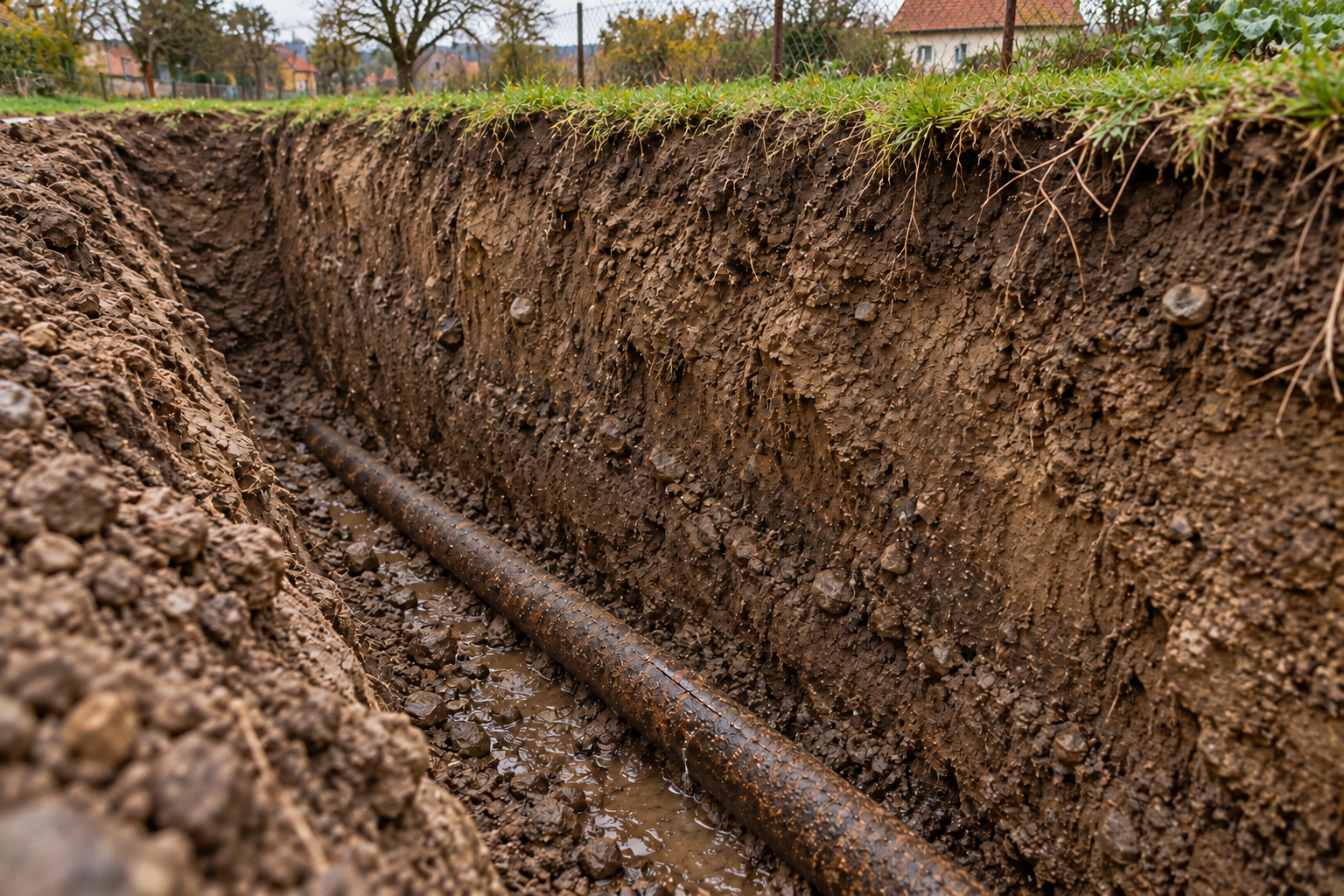

Obec sledovala jeden objekt s jedním vodoměrem. Starší kovový rozvod vede od vodoměrné šachty přes zahradu k budově. Voda prosakuje krátkou podélnou prasklinou až za vodoměrem, takže se únik započítává do odběru. Druhá porucha se nachází na jiném úseku téhož rozvodu za vodoměrem. Na povrchu není vidět havárie a správce považuje stav za bezproblémový.
Pilot propojí vodoměr s aplikací a nastaví interval předávání dat. Cílem je zjistit, zda průtok odpovídá běžnému odběru, zejména v noci.
OD UPOZORNĚNÍ K OPRAVĚ
48 hodin pro první signál.
Terénní kontrola pro potvrzení.
Během prvních dvou nocí se v datech projevil opakující se průtok. Je to podnět ke kontrole, nikoli automatický důkaz poruchy nebo záruka detekce do 48 hodin.
- 0 h
Zapojení měření
Ověření odečtů, časů a přenosu. Začíná sběr dat z jednoho vodoměru obecního objektu.
- 48 h
Opakovaný noční odběr
Voda proudí za vodoměrem i mimo provoz objektu. Správce dostává upozornění na neobvyklý odběr.
- 60 h
Oprava místa A
Technik závadu lokalizuje a ověří. Po opravě klesá modelový průtok o 7 l/min.
- 78 h
Oprava místa B
Druhá kontrola a oprava odstraní zbývající únik, v orientačním přepočtu dalších 3,5 l/min. Následující odečty potvrdí pokles.
CO JE VIDĚT V GRAFU
Spotřeba kolísá.
Únik přidává trvalý odběr navíc.
Modrá křivka ukazuje syntetický průběh se dvěma úniky, šedá model běžného odběru. Po opravách zmizí přídavný průtok. Nejde o export ze skutečného měření.
Vyberte čas na grafu nebo posuňte ovladač.
CO SYSTÉM UMÍ — A CO OVĚŘÍ TECHNIK
Data zúží hledání.
Oprava probíhá v terénu.
Opakovaný odběr mimo provoz upozorní správce na konkrétní měřené místo. Kontrola pokračuje na rozvodu za vodoměrem. Technik ověří, že nejde o skutečnou spotřebu, a dohledá závadu v zahradě. Samotný graf neurčuje souřadnici praskliny.
Šlo o dvě trvalé ztráty na dvou místech staršího rozvodu za jedním vodoměrem. Po opravě se sledují další odečty, aby se odlišil skutečný pokles od běžného kolísání spotřeby.
PO OPRAVĚ
Vadný úsek nahrazen.
Měření zůstává zapojené.

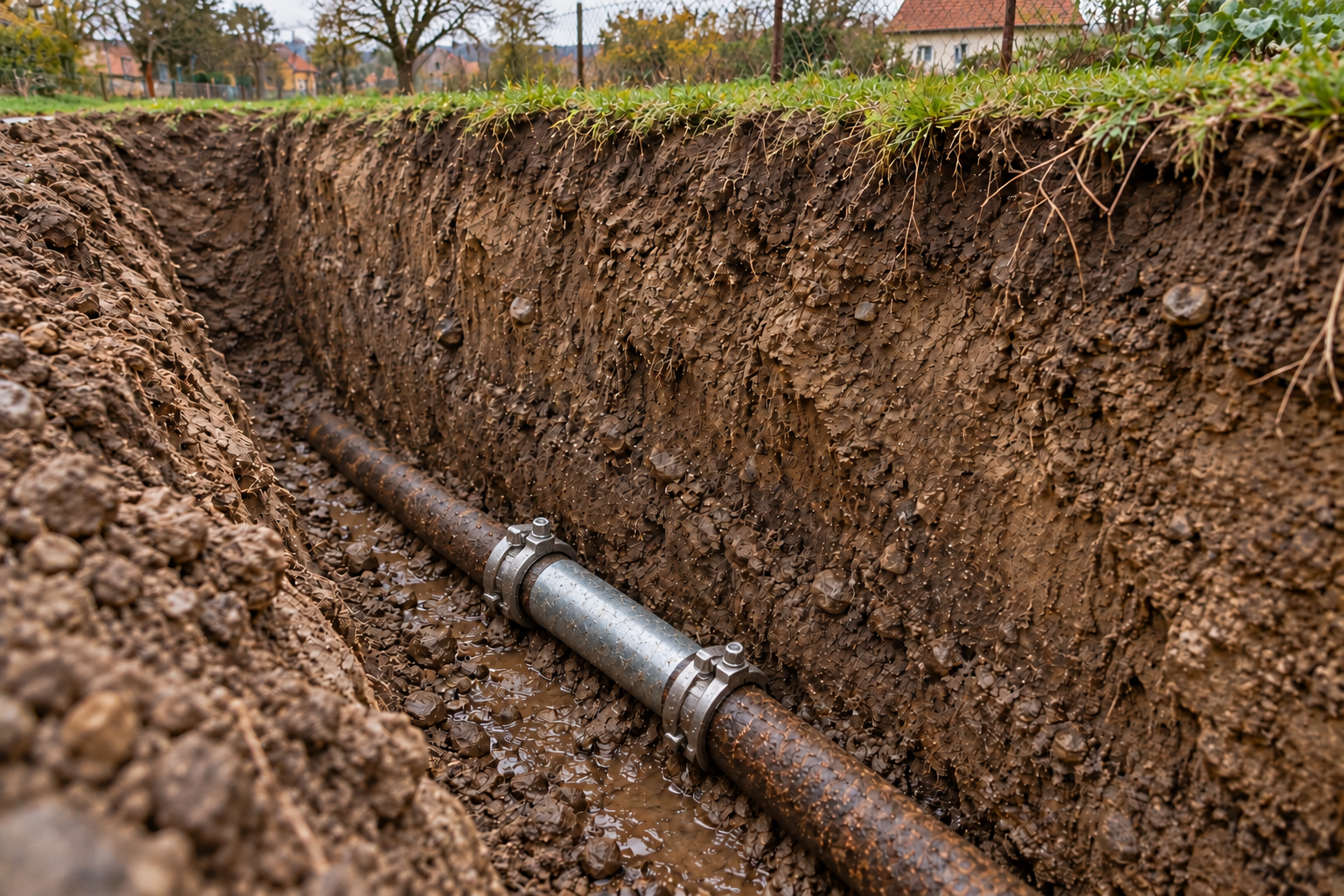

Na obrázku je krátký náhradní úsek potrubí propojený opravnými spojkami. Přemosťuje odstraněné poškození rozvodu za vodoměrem — nejde o obtok vodoměru.
Způsob opravy, materiál i spojení v praxi určí technik podle skutečného potrubí a podmínek. V aplikaci poté ověří, že po opravě zmizel nevysvětlený průtok, a pokračuje ve sledování.
ORIENTAČNÍ VÝPOČET
Malý průtok. Velký rozdíl za rok.
Změňte předpoklady a podívejte se na výsledek. Částky za opravy, instalaci i provoz jsou zvolené pro tento příklad, nikoli cenová nabídka nebo doložený ceník.
Jak počítáme a co čísla znamenají
Objem za den: (únik A + únik B) × 60 × 24 ÷ 1 000. Roční objem je denní objem × 365.
Hodnota ztráty: objem × zvolený ušetřitelný náklad na m³. U vlastního zdroje použijte odpovídající variabilní náklady na výrobu, úpravu nebo nákup vody. Pokud obec vodu nakupuje, použijte skutečně účtovanou a ušetřitelnou složku ceny. U vody uniklé do zahrady nelze automaticky přičítat stočné; záleží na způsobu účtování. Hodnota 35 Kč/m³ je pouze předpoklad tohoto modelu.
Roční čistý přínos: roční hodnota ztráty − roční provoz měření. Jednoduchá návratnost: (opravy + jednorázové zapojení) ÷ kladný roční čistý přínos × 12 měsíců. Pokud je přínos nulový nebo záporný, model návratnost nevykáže.
Opravy: 28 000 Kč a 19 000 Kč jsou pouze scénářové částky zahrnující zamýšlený výkop, práci, materiál a uvedení místa do stavu po opravě. Skutečnou cenu zásadně mění hloubka, přístup, povrch a rozsah poškození.
Dva pohledy, které nesčítáme: ztráta za dalších 60 dní ukazuje cenu odkladu; roční ztráta ukazuje přepočet stálého úniku na rok. Nejde o dvě nezávislé úspory. Náklady na opravu se neoznačují jako ušetřená škoda.
Graf a kalkulace: průtoky A a B mění také modelový graf. První upozornění odpovídá popsanému případu; časy oprav v 60. a 78. hodině slouží k názorné rekonstrukci průběhu.
Jak by takový přehled vypadal u vás?
Ověříme možnosti vaší sítě a navrhneme 30denní pilot na vybraných místech.
